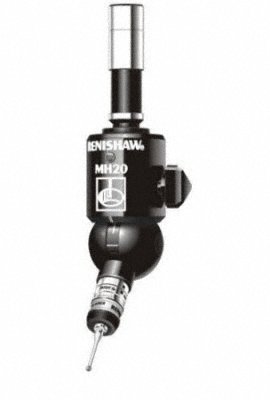

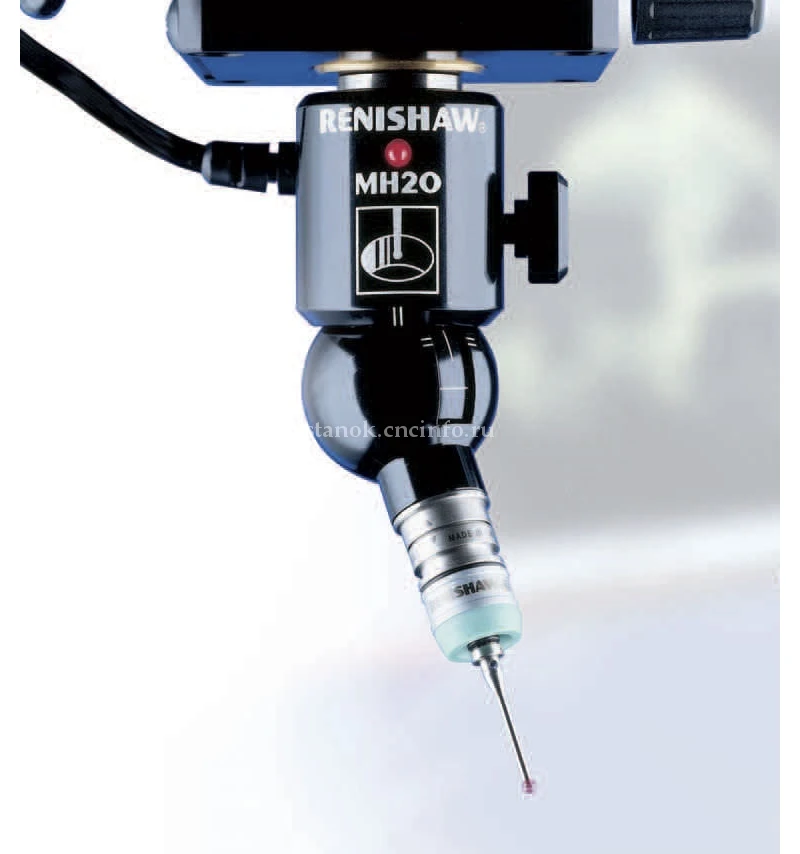

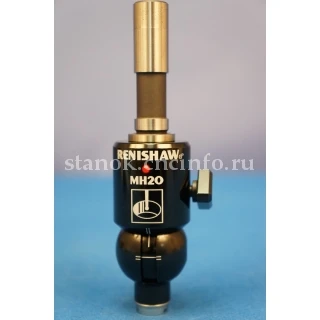

MH20 регулируемая головка RENISHAW
Артикул A-4043-0300
MH20 представляет собой регулируемую вручную головку, в которой предусмотрено встроенное крепление точного базирования для контактного модуля TP20.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
Ось A поворачивается в плоскости X-Y в диапазоне ±93°. Ось В поворачивается в плоскости Z в диапазоне ±300°. Регулировочный винт обеспечивает фиксацию шарнирного соединения в любом положении в пределах возможного поворота головки.
Калибровка обязательна после каждого случая регулировки головки, однако модули TP20 могут заменяться с повторяемой точностью установки при условии, что калибровка уже была выполнена, а повторная регулировка головки не имела места.
Основные преимущества
- Ультракомпактная конструкция для максимального увеличения рабочего пространства КИМ.
- Бесступенчатая регулировка для оптимизации доступа к сложным деталям.
- Быстрый и повторяемый интегральный модуль щупа для повышения производительности.
- Совместимость с TP20 позволяет легко менять различные щупы, повышая гибкость.
- Предварительно оборудованный хвостовик для конкретного клиента в соответствии с КИМ.
| Крепление головки | хвостовики серии MS/T |
| Крепление датчика | патрон с кинематической связью (система точного базирования), совместимый с TP20 |
| Индикатор состояния датчика | 1 светодиод |
| Двойной осевой замок | одиночное вращающееся колесо |
| Количество гнёзд датчиков | 1 |
| Разъём для кабеля | 5-контактный DIN-разъем |
| Поворот по оси A | поворот на ±93° (без пошагового перемещения) |
| Поворот по оси B | поворот на ±300° (без пошагового перемещения) |
| Максимальная длина удлинителя | удлиненный модуль EM2 - 94,5 мм |
| Вес (без хвостовика) | 100 г |
| Размеры | Ø31,5 мм х 73 мм |
| Диапазон рабочих температур | от +10°C до +40°C |
| Диапазон температуры хранения | от -10°C до +70°C |
| Подключаемый интерфейс датчика | PI 200-3 |
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

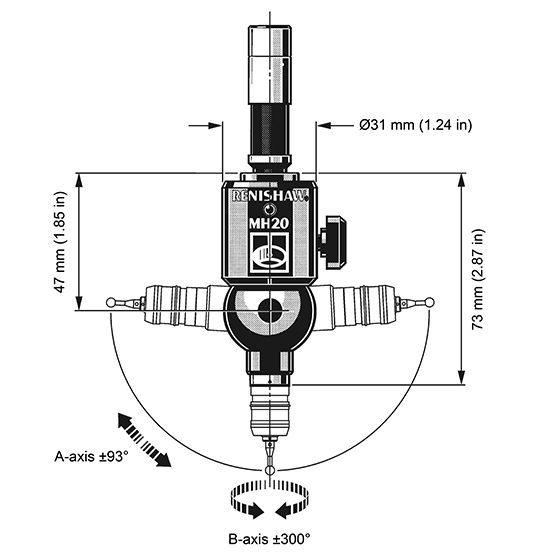

Размеры датчика

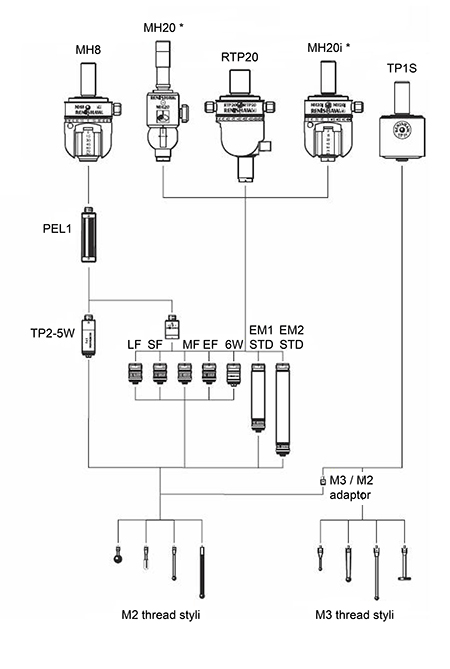

Варианты исполнения
Приобретая продукцию у нас, вы можете быть уверены, что получаете оригинальное сертифицированное оборудование, комплектующие и оснастку.
На весь представленный ассортимент распространяется гарантия завода-изготовителя. Для каждого конкретного изделия производитель устанавливает определенный гарантийный срок. Обычно он составляет 12-36 месяцев.
Согласно п. 1 ст. 471 Гражданского кодекса РФ гарантийный срок на товар исчисляется с момента фактической передачи его покупателю.
При наступлении гарантийного случая и отсутствии следов некорректной эксплуатации, осуществляется замена неисправного оборудования в соответствии с Законом о защите прав потребителей.
Если утрата функциональности изделия связана с механическими повреждениями, попытками модификации или ремонта, нецелесообразным использованием, то компания ООО «Эффективное производство» не несет за это ответственности, а действие гарантийных обязательств прекращается.
Иногда мы сталкиваемся с ситуацией, когда подлинные запчасти работают некорректно, т.к. нарушена технология их установки. В таком случае наши инженеры удаленно помогают клиентам наладить эксплуатацию.
